詳細な製品説明
| 電源： | 220V 50 / 60HZ 0.75KW | オブジェクトの高さ： | 30-200mm |
|---|---|---|---|
| オブジェクトの幅： | 20-200mm | ラベルの高さ： | 15-180mm |
| ラベルの長さ： | 25-300mm | ラベル付けの精度： | ±1mm（オブジェクトとラベルのエラーを除く） |
| Key1： | ラベルアプリケーター | Key2： | カップラベル機 |

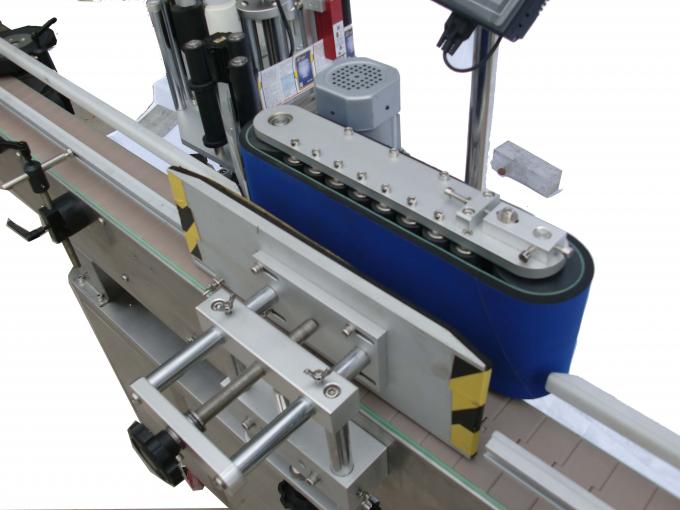

| Key3： | フラットラベル機 | 名前： | PLCの有名な日本のMITSUBISHIブランドのオブジェクト検出マジックアイを備えた平面ラベルアプリケーター |
上面と裏面のラベラーを備えた幅20-200mmの平面ラベルアプリケーター
技術的パラメータ
| 名前 | 上面と裏面のラベラーを備えた幅20-200mmの平面ラベルアプリケーター |
| ラベル付け速度 | 20〜200個/分 |
| オブジェクトの高さ | 30-200mm |
| オブジェクトの厚さ | 20-120mm |
| ラベルの高さ | 15-110mm |
| ラベルの長さ | 25-300mm |
| ラベルローラー内径 | 76mm |
| ラベルローラー外径 | 300mm |
| ラベル付けの精度 | ±1mm |
| 電源 | 220V 50 / 60HZ 0.75KW |
| プリンターのガス消費量 | 5Kg / m2（コーディングマシンを追加する場合） |
| ラベル印刷機のサイズ | 1600（L）×550（W）×1600（H）mm |
| ラベル印刷機の重量 | 150kg |
構成：
| 番号。 | 部 | ブランド | 量 |
| 1 | PLC | 三菱（日本） | 1 |
| 2 | メインコンバーター | ダンフォス（デンマーク） | 1 |
| 3 | HMI | WEINVIEW（台湾） | 1 |
| 4 | サーボラベリングモーター | デルタ（台湾） | 1 |
| 5 | サーボラベリングモータードライバー | デルタ（台湾） | 1 |
| 6 | コンベアモーター | HY（台湾） | 1 |
| 7 | コンベアモーターギアボックス | HY（台湾） | 1 |
| 8 | スポークモーター | GPG（台湾） | 1 |
| 9 | スポークモーターギアボックス | GPG（台湾） | 1 |
| 10 | オブジェクトはマジックアイを検出します | オムロン（日本） | 1 |
| 11 | 光ファイバ | オムロン（日本） | 1 |
| 12 | ラベルの外出はマジックアイを検出します | LEUZE（ドイツ） | 1 |

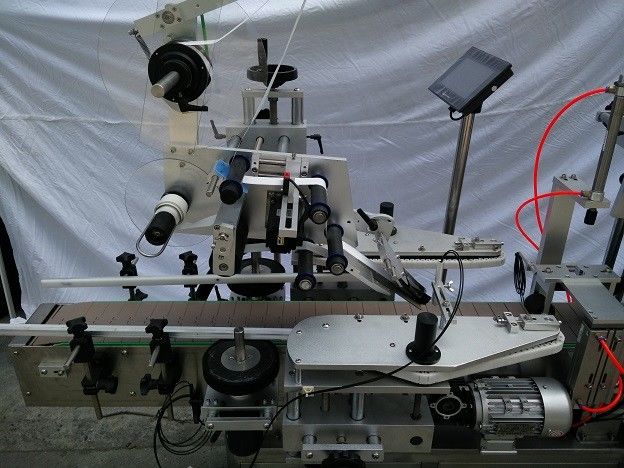

メインフレームのラベル付け：
このラベリングマシンは次のように最も重要な部品です、異なる部品は異なる用途を持っています。仕様に応じて、ラベルの位置を調整できます。高さ調整の3ステップ
1.高さ調整ハンドホイールを調整して、メインフレームを上下させます。
2.調整作業中はユニバーサル固定ハンドルを緩め、終了時に固定します。
3.ピールオフボードの位置を、ワークピースに対して2〜3mmになるまで調整します。
4.左右の調整ホイール（図3）を調整して、メインフレームをワークピースに一致するように移動します。
5.メインフレームの位置を調整することで、ワークに応じてピールオフボードの位置を調整することもできます。
鬼ごっこ： ラベリングステッカー機、フラットラベルアプリケーター
